電解電容的陽極和陰極如何區分?

電解電容的陽極(正極)和陰極(負極)可以通過以下方法區分：

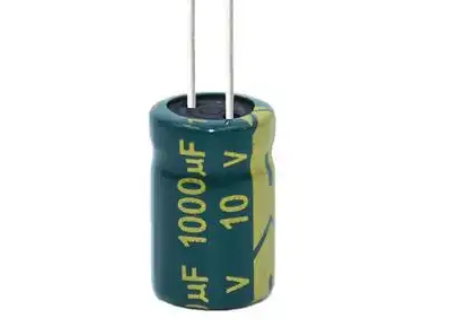

1.外觀標記法

符號標記：大多數電解電容會在外殼上明確標注正負極。陽極通常用 “+” 表示，陰極用 “-” 表示，這些標記可能以印刷、壓印或貼紙的形式出現。比如螺栓型電解電容，套管上白色銀邊兩側有 “+” 標識的端口為陽極，或電容套管白色銀邊且有一字標識的端口為陰極。

色帶標記：部分電解電容的陰極一側會有一條明顯的標示帶，通常是黑色或白色，以此來指示陰極位置。

端面標記：貼片鋁電解電容通常在底部涂色，涂色的一半為陰極。

2.引腳特征法

引腳長度：對于徑向引線電解電容器，一般情況下較長的引腳為陽極，較短的引腳為陰極。不過這種方法并不絕對，如 SMD 電解電容就不適用。

引腳顏色：一些電解電容的引腳上會涂有不同顏色來標明正負極，通常棕色表示陽極，黑色表示陰極，但不同廠商可能存在差異。

3.儀器檢測法

萬用表電阻檔：將萬用表調至適當?shù)碾娮钃跷唬t黑表筆分別接觸電解電容的兩個引腳。若讀數為無窮大或接近無窮大，則紅筆所接為陽極，黑筆所接為陰極;若讀數為零或接近零，則紅筆所接為陰極，黑筆所接為陽極。測量前需確保電容已充分放電。

萬用表電壓檔：通過測量電解電容兩端的電壓來判斷正負極，電解電容的陽極可以承受的電壓比陰極高，在電容器陽極接入電源時，陽極電壓為正，而陰極電壓為負，可以通過萬用表來測量電容器兩端的電壓，從而判斷正負極。

4.其他方法

電路板標記：在電路板上，電解電容的安裝位置通常會有相應的極性標識，如 “+” 和 “-” 號，或通過不同的焊盤形狀來表示正負極。

電解液顏色：對于鋁電解電容等，陽極通常與液體中的陽離子反應，形成氧化膜，使液體呈現透明或淺黃色，而陰極則不參與此反應，液體可能呈現深黃色，但此方法可能因電解電容類型和電解液成分不同而有差異。
